Marcas de alzado para compaginacion de pliegos: guia completa de la herramienta

Las marcas de alzado son pequenas barras negras impresas en el borde del lomo de cada pliego (seccion plegada) de un libro. Cada pliego sucesivo recibe su marca en una posicion progresivamente desplazada a lo largo del lomo, de modo que cuando todos los pliegos se recopilan en el orden correcto, las marcas forman un patron diagonal escalonado visible que corre desde la cabeza hasta el pie del lomo.

El proposito es la deteccion inmediata de errores. Una escalera completa e ininterrumpida significa que cada pliego esta presente y en secuencia. Un hueco significa un pliego faltante. Dos marcas a la misma altura significan un duplicado. Una diagonal interrumpida significa pliegos intercambiados. Cualquiera de estos errores es visible de un vistazo — sin necesidad de inspeccion pagina por pagina.

Las marcas de alzado son una de las ayudas de produccion mas antiguas en encuadernacion, anteriores a los sistemas modernos de codigos de barras por mas de un siglo. Siguen siendo practica estandar porque son universales, no requieren equipo especial para verificar y funcionan a cualquier velocidad de produccion. pdfpress.app genera marcas de alzado automaticamente como parte de su flujo de trabajo de preimpresion.

Los errores de compaginacion — pliegos faltantes, duplicados o desordenados — estan entre los defectos mas costosos en la fabricacion de libros. Un solo pliego faltante significa que 8, 16 o 32 paginas estan ausentes del libro terminado.

Sin marcas de alzado, la verificacion requiere abrir cada bloque de libro y comprobar los numeros de pagina. A 200 bloques por minuto en una linea moderna de alzado, esto es fisicamente imposible.

Con marcas de alzado, la verificacion es una comprobacion visual de 1-2 segundos. El operador (o un sistema de camara) mira el lomo buscando una diagonal suave. El ojo humano es excepcionalmente bueno detectando interrupciones en patrones.

Patrones de error y sus firmas visuales:

• Pliego faltante: Un hueco en la escalera. La diagonal salta de un escalon a uno dos posiciones mas adelante.
• Pliego duplicado: Dos marcas a la misma posicion vertical. La escalera muestra un par horizontal.
• Pliegos intercambiados: La diagonal invierte la direccion en el punto de intercambio, creando un zigzag.
• Pliego extra: Una marca adicional rompe el espaciado.

Los sistemas de camara automatizados en lineas de alta velocidad capturan una imagen del lomo y la comparan contra una plantilla. Cualquier desviacion activa rechazo automatico antes de que el bloque llegue a la estacion de encuadernacion.

La colocacion correcta de marcas sigue una regla geometrica simple: distribuir las marcas uniformemente a lo largo de la altura disponible del lomo para formar una diagonal legible.

Posicionamiento vertical:

• Primer pliego: Marca cerca de la cabeza (parte superior) del lomo, tipicamente desplazada 3-5mm del borde superior.
• Cada pliego sucesivo: La marca baja un incremento fijo.
• Ultimo pliego: Marca cerca del pie (parte inferior) del lomo.

Formula del incremento:

Incremento = (Altura del lomo - desplazamiento superior - desplazamiento inferior) / (numero de pliegos - 1)

Para un lomo de 250mm con desplazamientos de 5mm y 20 pliegos: incremento = (250 - 5 - 5) / 19 = 12,6mm.

Posicionamiento horizontal: Las marcas se colocan en el pliegue del lomo — el borde plegado que mira al lomo del libro encuadernado. Deben estar dentro de la zona de desperdicio de recorte:

• Encuadernacion encolada: Marcas en la linea de pliegue, eliminadas cuando el lomo se fresa.
• Cosido por secciones (Smyth): Marcas fuera de las estaciones de cosido para evitar interferir con la aguja.
• Grapado a caballo: Marcas en el pliegue, ocultas por el grapado y anidado de pliegos.

Dimensiones de marca: Tipicamente 3-6mm de ancho y 2-4mm de alto. La altura de la marca no debe exceder el 75% del incremento para evitar superposicion de marcas adyacentes.

La configuracion de paginas por seccion determina como la herramienta de marcas de alzado divide su documento en pliegos. Cada seccion recibe una marca de alzado en su posicion unica de escalon.

Configuraciones comunes:

• 8 paginas por seccion: Cada pliego es una sola hoja plegada tres veces. Usado para libros mas delgados y papeles pesados.
• 16 paginas por seccion: La configuracion mas comun. Dos hojas anidadas plegadas para producir 16 paginas. Estandar para novelas, libros de texto y produccion comercial.
• 32 paginas por seccion: Cuatro hojas anidadas. Usado para produccion de alto volumen en papel ligero (biblias, diccionarios, libros de bolsillo).

Pliegos mixtos: Muchos libros no se dividen uniformemente. Un libro de 200 paginas con pliegos de 16 paginas produce doce pliegos de 16 (192 paginas) mas uno de 8 (8 paginas). Las marcas de alzado deben considerar esto — 13 marcas en total. pdfpress.app maneja tamanos de pliego mixtos automaticamente.

Relacion entre paginas por seccion y numero de marcas:

Numero de marcas = ⌈paginas totales / paginas por seccion⌉

Mas marcas significan una escalera mas fina con escalones mas pequenos. Menos marcas significan una escalera mas gruesa con escalones mas grandes y visibles.

pdfpress.app incluye una herramienta dedicada de Marcas de Alzado que calcula automaticamente las posiciones de los escalones basandose en su configuracion de pliegos. Todo funciona en el navegador — no se suben archivos.

Proceso paso a paso:

1. Suba su PDF a pdfpress.app. El archivo se carga al instante y la previsualizacion muestra todas las paginas.
2. Aplique su disposicion de preimpresion. Use la herramienta Booklet para grapado a caballo o pliegos de encuadernacion encolada. Configure paginas por seccion (8, 16 o 32), metodo de encuadernacion y tamano de papel.
3. Agregue la herramienta de Marcas de Alzado desde la caja de herramientas. Aparece como un paso en la cadena despues de su disposicion.

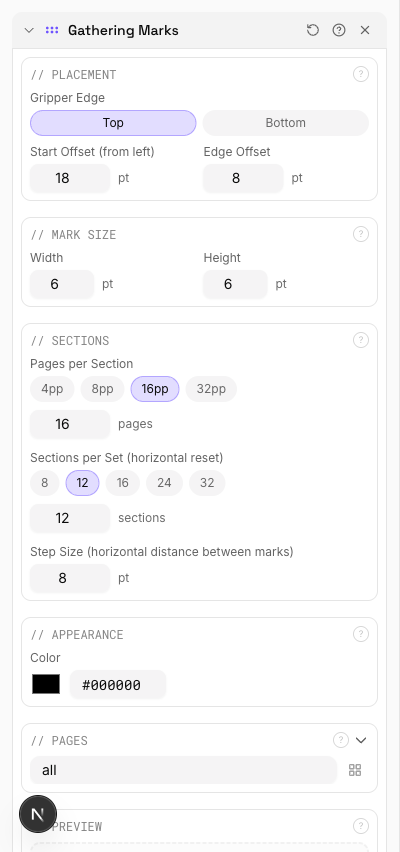

4. Configure las propiedades de marca:
   • Ancho y alto de marca: Tamano de cada barra (predeterminado: 4mm x 3mm).
   • Desplazamiento de cabeza: Distancia de la parte superior del lomo a la primera marca (predeterminado: 5mm).
   • Color de marca: Negro (100% K) por defecto. Colores personalizados disponibles.
5. Previsualice el resultado. Desplacese por los pliegos impuestos y verifique que cada marca avanza correctamente.
6. Descargue el PDF impuesto. Las marcas de alzado se renderisan como rectangulos vectoriales — nitidos a cualquier resolucion de impresion.

Calculo automatico: pdfpress.app divide la altura disponible del lomo por el numero de pliegos menos uno. Nunca necesita calcular el espaciado manualmente.

Las marcas de alzado solo son valiosas si se inspeccionan sistematicamente. Incorpore la verificacion en su flujo de produccion en el punto correcto — despues del alzado pero antes de la encuadernacion.

Inspeccion visual manual:

1. Tome el bloque de libro recopilado.
2. Sostenga el lomo hacia usted a la distancia del brazo.
3. Busque una diagonal suave e ininterrumpida de cabeza a pie.
4. Cualquier interrupcion, hueco, par horizontal o zigzag significa un error.

Esto toma 1-2 segundos por bloque. Un operador experimentado puede verificar cientos por hora sin fatiga.

Inspeccion automatizada por camara: Las lineas de alzado de alta velocidad montan una camara que captura la imagen del lomo y la compara con la plantilla. Las desviaciones activan desvio automatico.

Cuando inspeccionar:

• Inspeccion al 100%: Cada bloque. Requerido para libros premium.
• Muestreo: Cada 10o o 20o bloque. Adecuado para tiradas largas fiables.
• Primero y ultimo: Los primeros 5 y ultimos 5 bloques de cada recarga.

Momento critico: Siempre inspeccione antes de que el bloque llegue a la estacion de encuadernacion. Una vez fresado o cosido el lomo, los errores estan sellados.

Las marcas de alzado cumplen diferentes roles segun el metodo de encuadernacion y el numero de pliegos.

Encuadernacion encolada (PUR/EVA): El caso de uso principal. Los libros con 5 a 40+ pliegos se recopilan en secuencia. Las marcas verifican el orden antes de que el fresado del lomo las elimine.

Encuadernacion cosida (tapa dura): Identica a la encolada durante el alzado. La tapa dura cubre las marcas restantes.

Cosido por secciones (Smyth): Las marcas verifican el alzado antes de que los pliegos entren en la maquina de cosido. Coloque las marcas fuera de las estaciones de cosido.

Grapado a caballo: La mayoria de folletos grapados usan un solo pliego, donde las marcas son innecesarias. Para productos mas gruesos con 3+ pliegos anidados (48-64 paginas), las marcas verifican que todas las secciones estan presentes.

Cuando no se necesitan marcas de alzado:

• Folletos de un solo pliego (grapado con una seccion)
• Encuadernacion espiral, Wire-O o en espiral (hojas individuales, no pliegos plegados)
• Encolado en bloque (hojas sueltas pegadas por un borde)

Combinacion con marcas de compaginacion: Los terminos "marcas de alzado" y "marcas de compaginacion" se usan a menudo indistintamente. En uso preciso, las marcas de alzado se refieren especificamente a las barras escalonadas en el lomo. Las marcas de compaginacion son la categoria mas amplia que incluye marcas alfabeticas, numeros de secuencia e identificacion por codigo de barras. pdfpress.app proporciona ambas herramientas.

Siga estas pautas para asegurar que sus marcas de alzado sean efectivas en produccion.

1. Siempre use posicionamiento calculado por software. El calculo manual introduce errores de redondeo. pdfpress.app calcula incrementos con precision submilimetrica.

2. Adapte el tamano de marca al numero de pliegos. Libros con 5-10 pliegos pueden usar marcas mas grandes (5-6mm). Libros con 20+ pliegos necesitan marcas mas pequenas (3mm).

3. Imprima en 100% negro. Maximo contraste sobre papel blanco. Se imprime solo en la plancha negra.

4. Use colores de contraste en papel oscuro. Las marcas negras son invisibles en papel tintado o oscuro. Use blanco, amarillo u otro color de alto contraste.

5. Verifique en la previsualizacion antes de imprimir. Desplacese por cada pliego en la previsualizacion de pdfpress.app.

6. Considere escaleras repetidas. Para libros con 40+ pliegos, una sola escalera produce escalones demasiado pequenos. Considere reiniciar la escalera cada 20 pliegos.

7. Mantenga las marcas en la zona de desperdicio. Las marcas no deben sobrevivir en el libro terminado. Posicionelas en la linea de pliegue donde el fresado, anidado o encuadernacion las eliminara o cubrira.
